直缝焊管机组液压系统-压缩机液压站

直缝焊管机组液压系统是直缝焊管生产过程中的关键组成部分，主要为机组各执行机构（如成型、焊接、定径、切断等环节）提供动力和控制，确保焊管生产的连续、稳定和高精度。

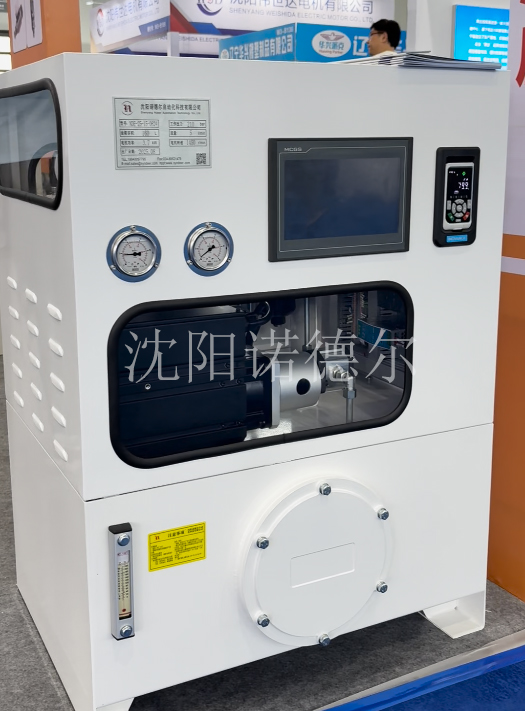

一、系统组成

直缝焊管机组液压系统通常由以下核心部分构成：

动力源

液压泵：提供高压油液，常见类型有齿轮泵、叶片泵、柱塞泵（根据机组功率需求选择）。

电机：驱动液压泵运转，需匹配泵的流量和压力参数。

油箱：储存液压油，同时起到散热、沉淀杂质的作用，内置滤网、液位计、温度计等。

控制元件

压力控制阀：如溢流阀（调节系统压力，防止过载）、减压阀（为某支路提供稳定低压）。

流量控制阀：如节流阀、调速阀（控制执行元件的运动速度）。

方向控制阀：如电磁换向阀、手动换向阀（控制油液流向，实现执行元件的启动、停止、换向）。

执行元件

液压缸：将液压能转化为直线运动，用于成型辊的压下、夹紧、调整等（如立辊、平辊的位置控制）。

液压马达：将液压能转化为旋转运动，少数情况下用于驱动输送辊等旋转部件。

辅助元件

油管、接头：连接各元件，输送油液（常用材质有钢管、高压胶管）。

过滤器：过滤油液中的杂质，保护泵、阀等精密元件（包括吸油滤、回油滤、高压滤）。

冷却器：当系统油温过高时（通常超过 55℃），降低油温以保证油液性能。

蓄能器：储存能量，用于瞬间补油或吸收压力脉动（如焊接时的冲击缓冲）。

二、工作原理

系统通过电机驱动液压泵，将机械能转化为液压油的压力能，高压油液经管道和控制元件（如换向阀、调速阀）输送至液压缸或液压马达，实现执行元件的直线或旋转运动；完成动作后，油液经回油管流回油箱，形成循环。

通过调节控制元件的参数（如压力、流量、方向），可精确控制执行机构的力、速度和运动方向，满足焊管生产中成型、焊接、定径等环节的工艺要求（如成型辊的压力控制需保证钢板弯曲精度，焊接时的夹紧力需稳定以确保焊缝质量）。

三、主要功能

成型过程控制

驱动成型机组的立辊、平辊等，通过液压缸的伸缩调整辊子位置，将钢板逐步弯曲成管状（即 “成型”），液压系统需提供稳定的压力和位置控制，保证管坯成型精度。

焊接辅助

控制焊接机的夹紧装置，确保管坯边缘紧密贴合，为焊接（如埋弧焊、高频焊）提供稳定的对接压力。

部分机组中，液压系统驱动焊接小车的移动，控制焊接速度与管坯输送速度匹配。

定径与矫直

定径机组通过液压缸调整定径辊的压力，对成型后的管坯进行精整，保证焊管的外径尺寸和圆度。

矫直环节中，液压系统控制矫直辊的压下量，消除焊管的弯曲变形。

切断与输送

驱动切断机（如飞锯）的切割动作，通过液压缸实现锯片的快速进给与退回，保证切断精度和效率。

控制输送辊道的升降或夹紧，辅助焊管的输送和定位。

四、关键技术要求

压力稳定性

成型、焊接等环节对压力波动敏感（如压力不稳可能导致焊缝错位、成型尺寸偏差），需通过溢流阀、蓄能器等元件控制压力波动在允许范围内（通常 ±5% 以内）。

响应速度

飞锯切断、快速调整辊位时，要求液压系统响应迅速（如换向阀切换时间短），避免影响生产节奏或切断精度。

油温控制

长时间连续生产会导致油温升高，需通过冷却器将油温控制在 30-55℃（油液粘度随温度变化大，过高或过低都会影响系统性能）。

清洁度

液压油中的杂质可能导致阀卡滞、泵磨损，需严格控制油液清洁度（通常要求 NAS 8 级以上），定期更换过滤器和液压油。
