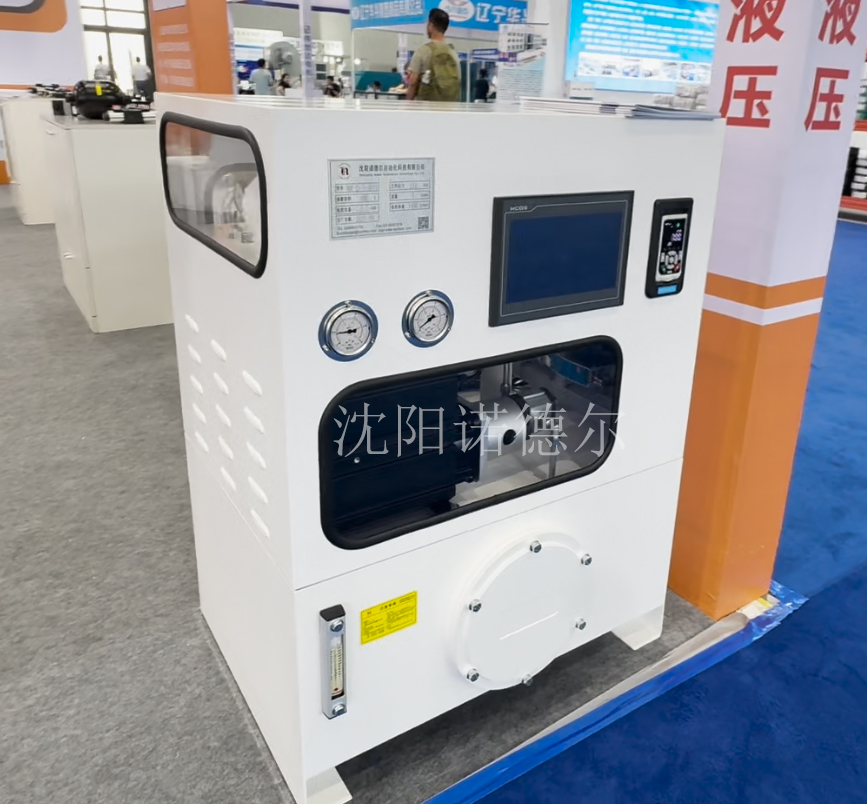

沈阳伺服液压站：直缝焊管机组液压系统的设计需要考虑哪些因素？

直缝焊管机组液压系统的设计需结合生产工艺、机组性能、运行环境等多方面因素，确保系统能稳定、高效地满足焊管生产需求。

一、工艺需求与执行机构参数

执行机构的负载要求

需明确各液压缸（如成型辊、夹紧装置、切断机）的最大负载（推力 / 拉力），结合工作行程和动作频率，计算所需液压压力（通常根据负载和油缸截面积确定，高压系统可达 16-31.5MPa）。

例如：成型环节中，厚壁钢管的成型辊需要更大夹紧力，液压系统压力需相应提高；而薄壁管对压力稳定性要求更高，避免过度变形。

动作速度与响应性

不同工艺环节对速度要求差异大：如飞锯切断需快速进给（毫秒级响应），而定径辊调整速度较慢但需平稳。

需根据速度要求计算流量（流量 = 油缸面积 × 速度），匹配液压泵的排量和电机功率，同时通过调速阀、比例阀等优化响应速度。

同步性要求

多缸联动机构（如双侧立辊调整）需保证同步动作，避免管坯跑偏，设计时需采用同步阀、比例控制或电液伺服系统实现同步精度（通常误差≤0.5mm）。

二、系统压力与流量设计

压力等级选择

低压系统（≤7MPa）适用于轻载环节（如输送辊升降）；中高压系统（10-20MPa）用于主流成型、焊接；高压系统（≥25MPa）适用于厚壁管或大直径机组的重载工况。

需平衡压力与能耗：过高压力会增加管道、元件的强度要求（成本上升），过低则可能无法满足负载需求。

流量分配与动力源配置

根据各执行机构的同时动作情况（如成型与焊接是否同步），计算系统最大流量，选择单泵或多泵组合（如高低压泵组合，兼顾重载与轻载效率）。

考虑间歇工作环节（如切断）的瞬间流量需求，可搭配蓄能器减少泵的容量，降低能耗。

三、控制方式与元件选型

控制精度要求

普通机组采用开关量控制（电磁换向阀 + 溢流阀），满足基本动作；高精度机组（如精密焊管）需采用比例阀或伺服阀，实现压力、位置的连续可调（如成型辊位置控制精度达 ±0.1mm）。

元件可靠性与适配性

液压泵：重载场合选柱塞泵（效率高、压力稳定），轻载选齿轮泵（成本低）；

控制阀：高频动作环节选电磁换向阀（响应快），手动调整环节选手动阀；

油缸：需考虑密封性能（高压用组合密封）、活塞杆防锈（镀铬处理），适应车间粉尘环境。

四、散热与污染控制

散热设计

连续生产时系统发热量大，需计算发热量（根据泵功率、效率损失），匹配冷却器（风冷或水冷），确保油温稳定在 30-55℃（超过 60℃会加速油液老化）。

油箱设计需满足散热面积（容积通常为泵流量的 3-5 倍），内置隔板减少油液扰动。

污染防控

油液污染是液压系统故障的主要原因，需多级过滤：吸油滤（过滤大颗粒）、回油滤（精度 10-20μm）、高压滤（伺服系统需 5μm 以下）；

管道安装前需酸洗、吹扫，避免铁屑残留；油箱呼吸口加装空气过滤器，防止粉尘进入。

五、安全性与经济性

安全保护

设溢流阀限制系统最高压力，防止过载；关键油缸加装平衡阀或液压锁，避免突然失压导致机构坠落（如重型成型辊）；

配备液位、油温、压力报警装置，异常时自动停机保护。

成本与维护便利性

元件选型需平衡性能与成本（如国产阀可满足普通工况，进口伺服阀用于高精度需求）；

系统布局需便于检修（如阀组集中安装、油缸预留检修空间），管路走向简洁，减少弯头（降低压力损失）。

六、环境与工况适应性

车间环境：潮湿、粉尘多的场合，需加强元件防护（如电机防雨罩、油缸防尘盖）；高温环境（如靠近焊接区）需增加隔热措施，避免油液加速老化。

电源稳定性：若车间电压波动大，需配置稳压装置，防止电机、电磁阀工作异常。
