水压试管机液压系统的工作原理是怎样的？

一、动力源：液压能的产生

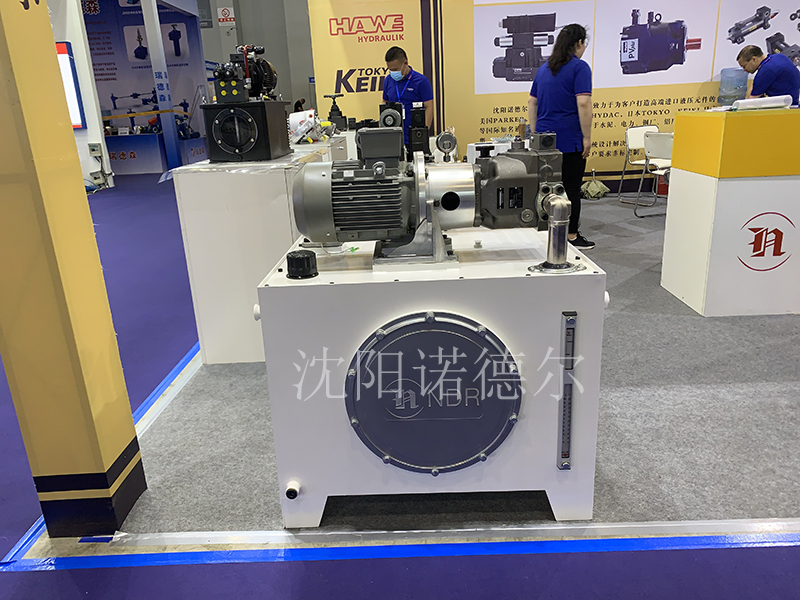

液压系统的动力来自电机驱动液压泵（通常为高压柱塞泵），将电机的机械能转化为液压油的压力能。

液压泵从油箱吸入低压液压油，通过泵的容积变化（如柱塞往复运动）将油液加压，输出高压油液（压力一般为 10~31.5MPa），为整个系统提供动力。

油箱同时承担储油、散热、沉淀杂质的作用，配合过滤器（吸油滤、回油滤）确保油液清洁，保护泵、阀等精密元件。

二、执行阶段：液压能驱动机械动作

高压油液通过管路输送至各执行元件（液压缸、液压马达），将液压能转化为机械能，完成试件装夹和水压加压的核心动作：

1. 试件夹紧：密封试管两端

控制系统（如 PLC）发出信号，电磁换向阀切换油路，高压油液进入夹紧缸（双作用液压缸）的无杆腔，推动活塞伸出，带动密封头向试管两端移动并夹紧。

夹紧力通过减压阀调节，确保既能密封试管（防止试压时漏水），又不损坏试件（如薄壁管材）。夹紧后，单向阀锁死油路，保持夹紧状态。

2. 水压加压：驱动试压泵升压

夹紧完成后，系统切换至试压阶段，高压油液驱动试压泵的液压马达或驱动缸（如柱塞式试压泵的驱动机构）。

液压马达 / 驱动缸通过机械传动（如曲柄连杆）带动试压泵的柱塞往复运动，将低压水（来自水箱）吸入并加压，形成高压试验水（压力可达几十到几百 MPa，远高于液压系统压力，通过试压泵的机械放大实现），注入试管内部。

升压过程中，流量控制阀（如节流阀）或比例阀调节液压油流量，控制试压泵的柱塞运动速度，从而控制试管内水压的上升速率（避免升压过快导致试件冲击损坏）。

三、压力控制：精准调节与保压

为确保试验压力符合标准（如额定压力的 1.5 倍），系统通过压力传感器、控制阀与控制系统形成闭环控制：

压力监测：试管内的水压通过压力传感器实时反馈给 PLC，液压系统的压力则通过压力表或传感器监测。

压力调节：若实际压力低于设定值，比例压力阀或伺服阀增大液压油输出，驱动试压泵继续加压；若接近设定值，阀门减小流量，缓慢逼近目标压力。

保压阶段：达到设定压力后，比例阀关闭或单向阀锁死试压泵油路，试管内水压保持稳定（保压时间可设定，如 30 秒～5 分钟）。保压期间，若试件泄漏导致压力下降，系统会报警并记录。

四、卸压与复位：试验结束后的动作

卸压：保压完成后，控制系统打开卸压阀（水路），试管内的高压水通过卸压管路排出（可回收或直接排放），水压降至常压。

液压系统复位：电磁换向阀切换方向，高压油液进入夹紧缸的有杆腔，活塞缩回，密封头松开，试件可取出；同时，试压泵的驱动油路回油，柱塞停止运动，液压油流回油箱，系统等待下一次循环。

五、安全保护：防止超压与故障

超压保护：液压系统中设置溢流阀，限定系统最高压力，防止液压元件过载；水路中设置机械安全阀，若试管内水压超过设定值，自动卸压，避免试件爆裂。

应急停止：急停按钮可立即切断电机电源，停止液压泵工作，同时打开卸压阀，确保紧急情况下设备安全。
