连续式酸洗机组是钢铁冷轧生产中的核心设备，主要用于去除带钢表面氧化铁皮，其液压系统需驱动机组关键执行机构（如张力辊、挤干辊、纠偏装置、活套等）实现高精度、高稳定性的动作控制。该液压系统的组成需围绕 “动力供给 - 控制调节 - 执行动作 - 辅助保障” 的核心逻辑设计，具体可拆解为以下 6 大核心部分，各部分功能、关键组件及在酸洗机组中的应用场景如下：

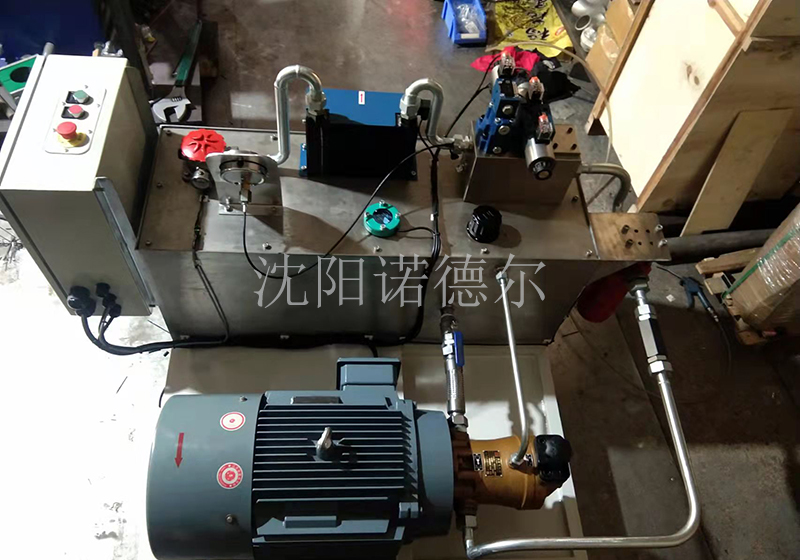

动力源装置的核心功能是将电机的机械能转化为液压油的压力能，为整个系统提供稳定的高压油源，是液压系统的 “心脏”。
关键组件：
- 液压泵组：酸洗机组需大流量、高压稳定输出，通常采用 恒压变量柱塞泵（适配负载变化大的场景，如张力辊压力调节）或 双联叶片泵（满足不同执行机构的流量需求，如同时驱动纠偏缸和挤干辊缸），多泵并联设计可保障系统冗余性。
- 驱动电机：匹配液压泵的功率需求，通常为三相异步电机，需具备过载保护功能（防止酸洗过程中负载突变导致电机烧毁）。
- 油箱：用于存储、冷却、沉淀液压油，酸洗环境多粉尘、高温，油箱需配备 空气滤清器（防止粉尘进入）、 液位计（实时监测油位）、 油温传感器（联动冷却系统），且容积需满足 “系统流量 3-5 倍” 的设计标准，确保油液充分散热。
- 吸油 / 回油过滤器：吸油口采用粗滤器（过滤精度 80-100μm，保护液压泵），回油口采用精滤器（过滤精度 10-20μm，去除系统杂质，防止执行机构卡滞）。
酸洗机组应用：为张力辊的压力控制、活套的升降动作、挤干辊的开合提供高压油源，确保带钢在酸洗过程中张力稳定、无跑偏。
执行机构将液压油的压力能转化为机械能，直接驱动酸洗机组的关键部件动作，是系统功能的 “最终执行者”。
关键组件与应用场景：
控制调节装置通过调节液压油的压力、流量、方向，实现执行机构的 “力、速度、位置” 精准控制，是液压系统的 “大脑”。根据酸洗机组的控制需求，可分为 3 类核心阀组：
- 关键组件：电磁换向阀（如 4/3 位阀，控制液压缸伸缩、马达正反转）、单向阀（防止油液倒流，保护泵组）。
- 应用：通过电磁换向阀控制纠偏液压缸的 “伸出 / 缩回”，实现带钢左 / 右纠偏；控制活套缸的 “上升 / 下降”，调节活套量。
- 关键组件：溢流阀（系统安全阀，防止超压）、减压阀（为低压回路减压，如控制辅助导向辊压力）、压力继电器（监测系统压力，超压时触发报警）。
- 应用：通过溢流阀设定张力辊的最大加压值（防止带钢压伤）；通过减压阀将挤干辊的压力稳定在 0.3-0.5MPa（确保挤干效果且不损伤带钢表面）。
辅助元件虽不直接参与能量转换，但负责系统的油液净化、散热、连接与状态监测，是保障系统长期稳定运行的 “基石”。
关键组件与功能：
- 管路与接头：采用无缝钢管（高压主回路，压力≥16MPa）或高压胶管（活动部件连接，如纠偏缸），接头采用卡套式或焊接式（防止酸洗环境下泄漏）。
- 冷却装置：酸洗机组工作环境温度高（酸洗槽温度 40-80℃），液压油易升温，需配备 风冷式或水冷式冷却器，将油温控制在 35-55℃（超过 60℃会加速油液老化、密封件失效）。
- 密封件：包括 O 型圈、组合密封，需具备耐油、耐温、耐轻微酸洗雾腐蚀的特性，防止油液泄漏（泄漏会导致系统压力下降，影响张力控制精度）。
- 监测仪表：压力表（实时监测泵出口压力）、温度表（监测油箱油温）、流量计（监测关键回路流量），部分高端机组配备压力 / 温度传感器，数据接入 PLC 系统实现实时监控。
液压油不仅是能量传递的介质，还承担润滑、冷却、防锈的作用，其性能直接影响系统寿命与稳定性。
酸洗机组液压油选型要求：
现代连续式酸洗机组的液压系统需与电控系统深度融合，实现 “自动化控制 + 故障预警”，核心包括：
- PLC 控制系统：接收机组主控制系统（如带钢速度、张力设定值）的信号，通过电液比例阀、电磁换向阀输出控制指令，实现纠偏、张力、活套的闭环控制（如纠偏精度 ±0.5mm）；
- 故障诊断模块：通过压力、温度、流量传感器采集数据，当出现 “油压低、油温过高、过滤器堵塞” 等异常时，触发声光报警，并在 HMI 界面显示故障位置（如 “3# 张力辊液压缸压力不足”），便于快速检修；
- HMI 人机界面：操作人员可通过界面设定参数（如挤干辊压力、活套高度）、监控系统状态（如泵组运行状态、油位油温），实现可视化管理。
