无缝钢管成套设备液压系统-轧钢设备

一、液压系统的核心构成

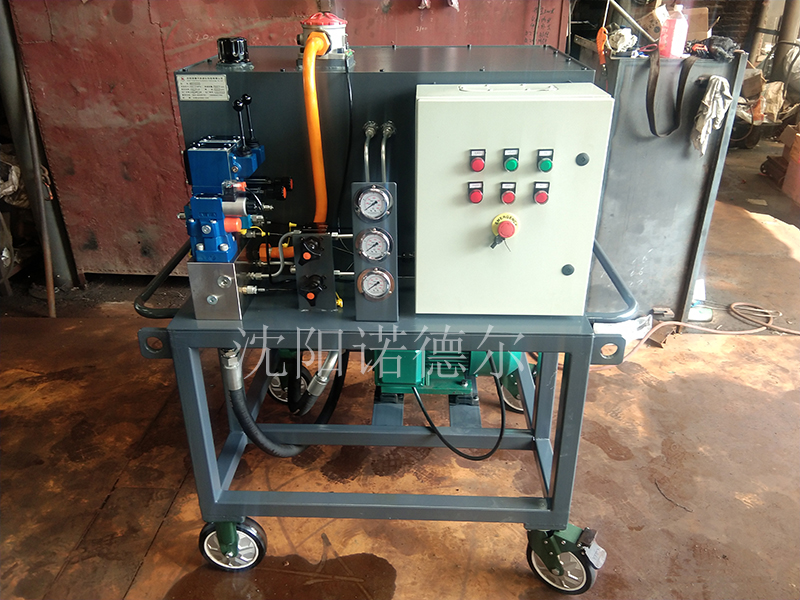

无缝钢管成套设备液压系统由动力源、执行元件、控制元件、辅助元件及工作介质（液压油）组成，各部分协同实现能量传递与控制：

动力源

主要为液压泵（如柱塞泵、齿轮泵），由电机驱动，将机械能转化为液压油的压力能，为系统提供高压油源（工作压力通常在 10-31.5MPa，根据设备负载需求调整）。

配套元件：油箱（储存液压油、散热、沉淀杂质）、过滤器（过滤油中杂质，保护精密元件）、冷却器（降低油温，防止油液变质或系统效率下降）。

执行元件

负责将液压能转化为机械能，驱动设备动作：

液压缸：用于直线运动（如轧机的压下调整、穿孔机的顶头进给），通过无杆腔与有杆腔的压力差实现伸缩。

液压马达：用于旋转运动（如输送辊道的驱动），输出扭矩和转速。

控制元件

调节液压油的压力、流量、方向，确保执行元件按预定规律动作：

方向控制阀：如换向阀，控制油液流向（如液压缸的伸缩切换）。

压力控制阀：如溢流阀（限制系统最高压力，保护设备）、减压阀（为低压回路提供稳定压力）、顺序阀（按压力顺序控制动作）。

流量控制阀：如节流阀、调速阀，调节流量以控制执行元件的运动速度。

高精度设备（如冷拔机）中会采用电液比例阀或伺服阀，通过电信号精准控制压力或流量，实现闭环控制（如位置反馈、压力反馈）。

辅助元件

包括油管（高压无缝钢管或软管）、管接头、压力表、蓄能器（储存能量、吸收压力脉动）、密封件（防止油液泄漏）等，保障系统稳定运行。

二、在无缝钢管生产中的核心功能

液压系统贯穿无缝钢管生产的关键环节（如穿孔、轧管、定径、矫直等），核心作用包括：

负载驱动

为轧机轧辊提供轧制力（数百至数千千牛），通过液压缸的压下动作调整辊缝，控制钢管壁厚；为穿孔机的顶头和导板提供进给力，实现管坯穿孔成型。

精准控制

实现执行元件的速度调节（如轧辊转速、顶头进给速度），确保钢管尺寸精度（如外径、壁厚公差）；通过闭环控制系统（搭配传感器和 PLC）实时修正位置或压力偏差，应对生产中的负载波动。

动作协同

协调多设备联动（如输送辊道与轧机的节奏配合），通过顺序阀或程序控制，确保各工序按时间或压力顺序动作，提高生产效率。

安全保护

当系统压力超过设定值时，溢流阀自动卸压，防止设备过载损坏；蓄能器可吸收液压冲击（如轧机咬入管坯时的瞬间负载），保护管路和元件。

三、系统设计的关键要点

高压与大流量适配

无缝钢管设备负载大、动作快，需选用耐高压元件（如高压柱塞泵、高压油管），并设计合理的油路管径，避免压力损失过大。

抗污染能力

钢管生产环境多粉尘、铁屑，需强化过滤系统（如吸油过滤器 + 回油过滤器 + 高压过滤器），油箱密封良好，定期清洁油液，防止杂质磨损阀芯或划伤液压缸内壁。

散热与油温控制

系统功率大（通常数十至数百千瓦），发热严重，需通过冷却器（水冷或风冷）将油温控制在 30-55℃（超过 60℃会加速油液老化和密封件失效）。

可靠性与冗余设计

关键回路（如轧机压下）采用双泵或双阀冗余设计，避免单点故障导致生产线停机；易损件（如密封件、过滤器滤芯）选用耐油、耐磨材料（如丁腈橡胶、金属网），便于快速更换。

节能设计

采用变量泵（根据负载需求自动调节流量）替代定量泵，减少溢流损失；利用蓄能器回收制动能量（如辊道减速时），降低电机能耗。
