旋扩机组液压系统-机械设备液压系统

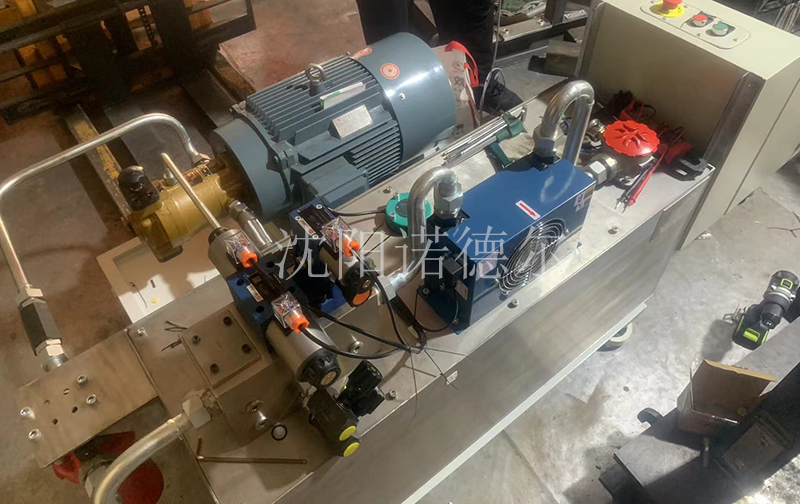

旋扩机组液压系统是用于驱动和控制旋扩机工作的液压装置，不同类型的旋扩机其液压系统结构和原理略有差异，以旋挖钻机旋扩装置液压控制系统为例。

系统组成：主要包括电磁换向阀、分流阀、多路阀加压联、多路阀主卷控制联、提升钻杆的主卷马达、油路转换器、背压溢流阀、旁路单向阀、两个卷盘马达、卷盘控制阀块及旋扩油缸等。其中，油路转换器有压力油进油口 P、通往旋扩油缸的油口 A 和 B、回油口 T 和泄油油口 X 五个油口；卷盘控制阀块内装插装型结构的单向阀 2 个、比例溢流阀 1 个、分流集流阀 1 个、单向节流阀 2 个和限压溢流阀 1 个。

工作原理

胶管下放：动力头带动钻杆转动，当操纵多路阀主卷控制联使钻杆下落时，胶管转盘上的胶管在钻杆重力的拉动下放管。此时卷盘马达被反操纵，类似油泵工况运转，马达经旁路单向阀从油箱吸油，出油经单向阀汇至比例溢流阀回油箱，另有一部分油经分流集流阀及单向节流阀经进油路 P 通路回油箱。比例溢流阀和单向节流阀起背压作用，通过调整比例溢流阀压力和单向节流阀开度，使胶管释放速度与钻杆下落同步。

胶管回卷：当操纵主卷控制联使钻杆上升时，同时按电磁换向阀启动按钮，电磁铁得电，电磁换向阀切换，压力油经该电磁换向阀，进入油路转换器到达转动部，再经单向节流阀及分流集流阀进入卷盘马达。卷盘马达运转拖动胶管缠回卷盘，通过调节节流阀的开度保持与主卷扬钻杆同步上升，分流集流阀自动将两路油调整一致，使两个卷盘马达同步转动，溢流阀限制供油压力，保护卷盘马达。

旋扩作业：在钻杆落至需要扩展的深度上，操作加压缸控制手柄，同时按动分流阀的电控按钮，分流阀切换，原本操作加压缸的压力油切换至油路转换器的 A、B 通道接通旋扩油缸的进出油口，控制油缸的伸缩，从而带动钻杆的侧向钻具进行旋扩作业。
