板材矫正设备液压系统-压缩机液压站

一、液压系统的核心功能

板材矫正设备通过多组上下交错的辊轴对板材施加压力，消除板材的翘曲、波浪、弯曲等缺陷。液压系统的主要作用包括：

提供辊轴压力：通过液压缸驱动上辊或下辊，对板材施加足够的矫正力。

实现辊轴调节：精确控制辊轴的升降、间距调整，适应不同厚度、材质的板材。

保证动作平稳：减少压力波动，避免板材在矫正过程中产生二次变形。

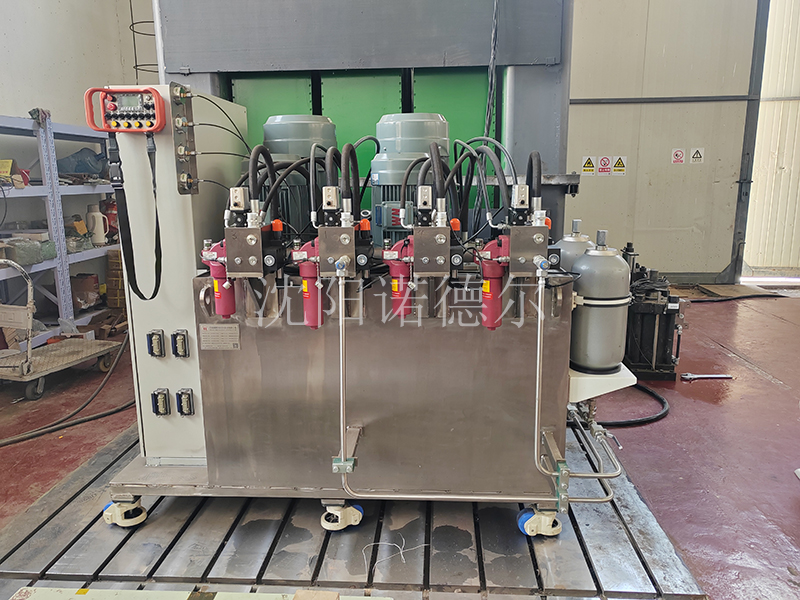

二、液压系统的基本组成

1. 动力元件

液压泵：将电机机械能转化为液压能，为系统提供高压油。常用类型：

柱塞泵：压力高（可达 31.5MPa）、流量稳定，适合大负载矫正设备。

叶片泵：噪音低、压力中等（≤16MPa），适用于中小规格设备。

2. 执行元件

液压缸：将液压能转化为机械能，驱动辊轴动作。根据矫正需求分为：

单作用液压缸：仅单向输出力（如辅助支撑辊）。

双作用液压缸：双向受力，可实现辊轴的升降与压力保持（主矫正辊常用）。

同步液压缸：多缸联动时保证升降同步，避免板材受力不均。

3. 控制元件

压力控制阀：

溢流阀：限定系统最高压力，防止过载。

减压阀：为控制油路提供稳定低压油。

压力继电器：监测压力并反馈信号，实现自动控制。

流量控制阀：

调速阀：控制液压缸运动速度，保证辊轴升降平稳。

节流阀：简单调节流量，适用于对速度精度要求不高的场景。

方向控制阀：

换向阀（电磁或手动）：改变液压油流向，控制液压缸伸缩。

单向阀：防止油液倒流，保证辊轴位置锁定。

4. 辅助元件

油箱：储存液压油，散热、沉淀杂质。

过滤器：过滤油液中的颗粒杂质（精度通常为 10-20μm），保护液压元件。

冷却器：通过水冷或风冷降低油液温度（系统油温需控制在 30-55℃，避免油液氧化）。

管路与接头：高压油管（如高压胶管、无缝钢管）需承受系统最高压力，避免泄漏。

三、典型液压系统工作原理

以多辊校平机为例，其液压系统工作流程如下：

启动阶段：电机驱动液压泵，液压油经过滤器进入主油路，溢流阀设定系统最高压力。

辊轴调节：通过电磁换向阀控制液压缸伸缩，带动上辊升降，调整与下辊的间距（根据板材厚度预设）。

矫正加压：板材进入辊组后，系统通过压力传感器反馈实时压力，液压泵输出高压油，使液压缸对辊轴施加稳定压力，利用辊轴的交错排列对板材进行反复弯曲矫正。

保压与复位：矫正过程中，单向阀与蓄能器配合保持压力稳定；完成后，换向阀切换方向，液压缸卸压复位，准备下一次工作。

四、设计关键要点

压力匹配：根据板材材质（如钢板、铝板）和厚度计算所需矫正力，确定系统工作压力（通常为 10-30MPa）。例如，厚钢板矫正需更高压力，需搭配柱塞泵与高强度液压缸。

同步控制：多辊轴设备需保证各液压缸动作同步（误差≤0.5mm），可采用：

机械同步（如齿轮齿条联动）。

液压同步（同步阀、伺服比例阀）。

电子同步（通过位移传感器 + 闭环控制）。

抗污染设计：板材矫正环境多粉尘、铁屑，需加强过滤（如增设吸油过滤器 + 回油过滤器），并定期更换液压油。

节能与降噪：采用变量泵（根据负载自动调节流量）降低能耗；通过油箱隔音、泵组减震垫减少噪音。
