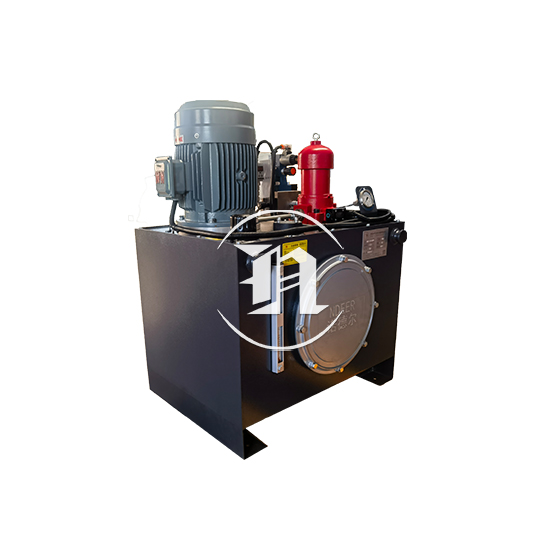

压缩机液压站-压缩机液压系统设计

一、组成部分

动力元件

油泵电机组：由油泵和驱动电机组成，是液压站的动力源。电机带动油泵运转，将液压油从油箱中抽出并加压，为系统提供压力油。例如在空气压缩机用液压站中，电机通过连接轴带动油泵抽取液压油，为压缩机的运行提供动力。

油箱：用于储存液压油，同时起到散热、沉淀杂质和分离油中空气的作用。油箱的容量根据液压站的工作要求和系统流量来确定，通常设有液位计、油温计等装置，以便监测油位和油温。

控制元件

集成控制阀组：包括各种阀门，如溢流阀、电磁换向阀、节流阀等。溢流阀用于调节系统压力，防止系统压力过高；电磁换向阀用于控制液压油的流向，实现执行元件的正反转或往复运动；节流阀则用于调节液压油的流量，控制执行元件的运动速度。

压力继电器：可根据系统压力的变化发出电信号，用于控制电机的启停、报警或实现其他相关的控制功能，保护液压系统和压缩机免受过高压力的损害。

执行元件

液压缸或液压马达：将液压能转换为机械能，驱动压缩机的相关部件进行运动。如在一些压缩机中，液压缸可推动活塞进行往复运动，实现气体的压缩过程。

辅助元件

油管和管接头：用于连接液压站的各个部件，形成完整的液压回路，输送液压油。油管的材质和规格根据系统压力和流量来选择，管接头则要保证连接的密封性和可靠性。

过滤器：安装在油泵的入口或系统的油路上，用于过滤液压油中的杂质、颗粒和水分，保证液压油的清洁度，延长液压元件的使用寿命，防止堵塞和磨损。

冷却器：在液压系统工作过程中，由于液压油的流动和液压元件的摩擦会产生热量，冷却器用于降低液压油的温度，使其保持在合适的工作范围内，提高系统的稳定性和可靠性。

二、工作原理

压缩机液压站的工作原理是通过电机驱动油泵，将油箱中的液压油抽出并加压，形成高压油液。高压油液通过油管输送到集成控制阀组，根据控制信号，由各种阀门对油液的压力、流量和流向进行调节和控制。然后，经过调节的油液被输送到执行元件，如液压缸或液压马达，推动其进行相应的运动，从而驱动压缩机的相关部件工作，实现压缩机的吸气、压缩、排气等过程。当系统压力过高时，溢流阀打开，将多余的油液流回油箱，以保证系统压力的稳定。

三、作用

为压缩机提供动力：通过液压系统驱动压缩机的活塞、曲轴等部件，使其完成气体压缩的工作循环，确保压缩机能够正常运行，将低压气体压缩成高压气体，满足工业生产或其他应用场景对高压气体的需求。

实现精确控制：可以通过控制元件精确调节液压油的压力、流量和流向，从而实现对压缩机的转速、活塞行程、压缩比等参数的精确控制，使压缩机能够根据不同的工作要求和工况进行灵活调整，提高压缩机的运行效率和性能。

保护压缩机：设置了多种保护装置，如溢流阀防止系统压力过高，压力继电器在压力异常时发出报警信号或停止压缩机运行，过滤器防止杂质进入系统造成元件损坏等，有效地保护了压缩机和液压系统的安全可靠运行。

四、应用领域

工业生产：在化工、石油、天然气、电力等行业中，用于驱动各种类型的压缩机，如往复式压缩机、螺杆式压缩机等，为生产过程提供高压气体，满足工艺要求。

制冷空调系统：在大型制冷机组和空调系统中，压缩机液压站用于驱动制冷压缩机，实现制冷剂的压缩和循环，达到制冷和空调的目的。

工程机械：如挖掘机、装载机、起重机等工程机械中，压缩机液压站为其液压系统提供动力，驱动液压马达和液压缸，实现机械的各种动作，如挖掘、装载、提升等。
